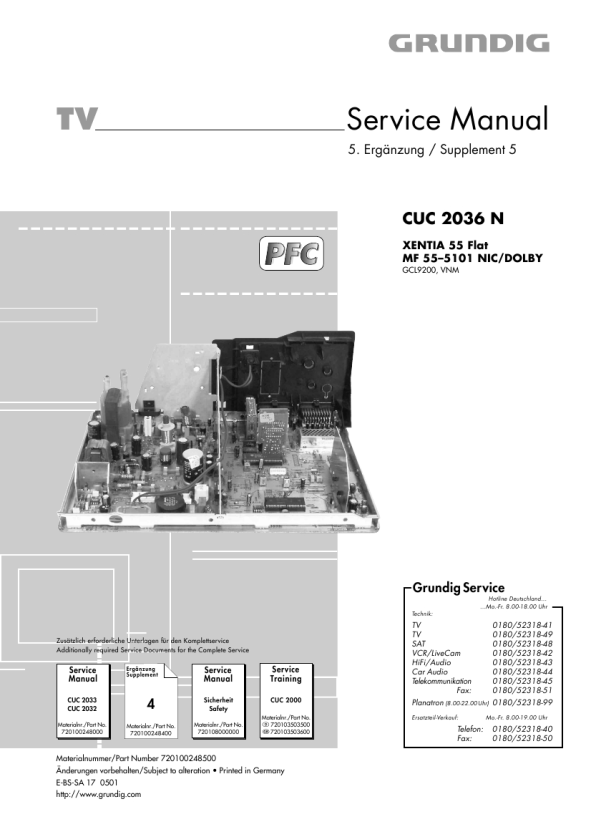

GRUNDIG XENTIA 55 Flat
Manual de Servicio

Allgemeiner Teil / General Section

CUC 2036 N

Es gelten die Vorschriften und Sicherheitshinweise gemä� dem Service Manual "Sicherheit", Materialnummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 720108000000, as well as the respective national deviations.

Für die auf der Titelseite aufgeführten Chassis gilt das Service Manual CUC 2032, 2033. Diese Ergänzung dokumentiert die Unterschiede bzw. zusätzlichen Bestückungen der auf der Titelseite aufgeführten Geräte. Grundlage für den Service sind: � Service Manual CUC 2033, 2032 (Materialnummer 720100248000) � 4. Ergänzung CUC 2032 (Materialnummer 720100248400) � Service Manual "Sicherheit" (Materialnummer 720108000000)

The Service Manual CUC 2032, 2033 applies to the chassis specified on the front page. This Manual describes the differences and the additionally fitted components of the TV receivers specified on the front page. Basic instructions for servicing are given in the: � Service Manual CUC 2033, 2032 (Part number 720100248000) � Supplement 4 CUC 2032 (Part number 720100248400) � Service Manual "Safety" (Part number 720108000000)

Inhaltsverzeichnis
Seite
Hinweise ......................................................................................... Modulauflistung � Service Manual mit Ergänzungen ...................... Modulübersicht ................................................................................ Technische Daten ........................................................................... Ersatzteillisten ................................................................................. 2 3 3 4 5

Table of Contents
Page
Notes ............................................................................................... List of Modules � Service Manual with Supplements ...................... Module List ...................................................................................... Technical Data ................................................................................ Spare Parts Lists ............................................................................. 2 3 3 4 5

Hinweise
Wegen Veränderung des Schwerpunktes beim Abnehmen der Rückwand bzw. Ausbau des Chassis oder Entfernen eines eventuell vorhandenen Standfu�es ist das Gerät gegen Kippen zu sichern. Vor dem �ffnen des Gehäuses zuerst den Netzstecker ziehen! Leitungsverlegung Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen, muss die Leitungsverlegung zu den einzelnen Baugruppen wie z.B. Chassis, Netzschalterplatte, Bedieneinheit, Bildrohrplatte, Ablenkeinheit, Lautsprecher usw. beachtet werden. Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder in den werkseitigen Zustand zu versetzen um eventuell spätere Ausfälle oder Störungen zu vermeiden. Netzkabel Diese Geräte dürfen nur mit dem Original-Netzanschlusskabel mit integrierter Entstördrossel betrieben werden. Dieses Netzkabel verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Im Ersatzfall bestellen Sie bitte ausschlie�lich das Netzkabel laut Ersatzteilliste. DOLBY-Hinweis DOLBY und das Doppel-D-Symbol Laboratories Licensing Corporation. sind Warenzeichen der Dolby

Notes
Because of the change of the centre of gravity when removing the rear panel, the chassis or an existing stand, it is necessary to protect the set from tipping. Before opening the cabinet disconnect the mains plug! Wiring Before disconnecting any leads and especially the earth connecting leads observe the way they are routed to the individual assemblies like the chassis, mains switch panel, keyboard control panel, picture tube panel, deflection unit, loudspeaker and so on. On completion of the repairs the leads must be laid out as originally fitted at the factory to avoid later failures or disturbances. Mains cable The TV receiver must only be operated with an original mains connecting cable with an interference suppressor choke integrated in the mains plug.This mains cable prevents interference from the mains supply and is part of the product approval. For replacement please order exclusively the mains connecting cable specified in the spare parts list. DOLBY Hint DOLBY and the double-D symbol Laboratories Licensing Corporation. are trademarks of Dolby

2

GRUNDIG Service
