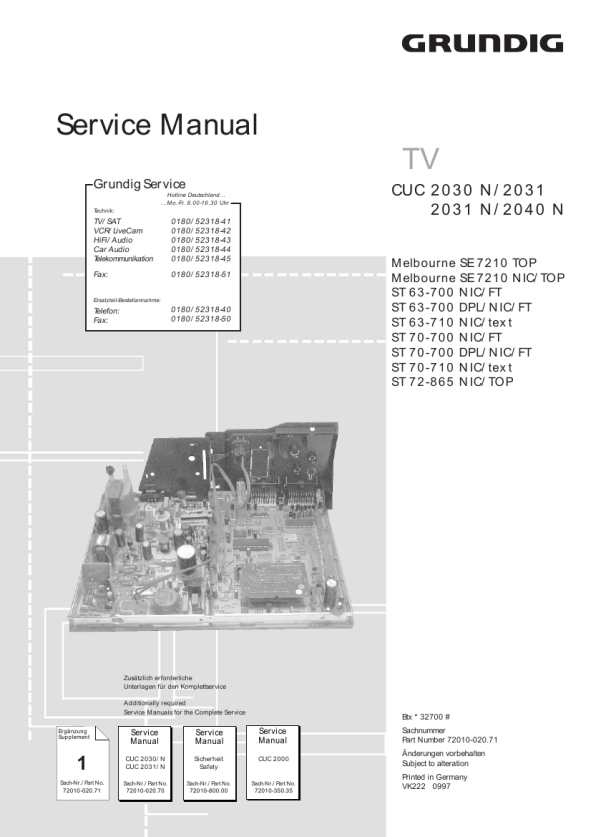

GRUNDIG ST63700DPL/NIC/FT
Manual de Servicio

GRUNDIG Service 29

CUC 2030N 2031 2031N 2040 N Ersatzteillisten / Spare Parts Lists

POS. NR. POS. NO.

SACHNUMMER BEZEICHNUNG PART NUMBER DESCRIPTION BEDIENEINHEIT/ CONTROL UNIT LE DIODE TLHR 4601 TFK IC TFMS5300 STEHEND TFK/ TRANS BC548B TRANS.BC 558 C

POS. NR. POS. NO.

SACHNUMMER BEZEICHNUNG PART NUMBER DESCRIPTION

Ersatzteilliste Spare Parts List 06 / 97
POS. NR. ABB. POS. NO. FIG. SACHNUMMER ANZ. PART NUMBER QTY. BEZEICHNUNG

TV
ST 63-700 NIC/FT ST 63-700 DPL/NIC/FT
SACH-NR. / PART NO.: 9.21661-6381 BESTELL-NR. / ORDER NO.: G.CG 3581 GB SACH-NR. / PART NO.: 9.21661-6481 BESTELL-NR. / ORDER NO.: G.CG 3681 GB DESCRIPTION SCHWARZ/BLACK SCHWARZ/BLACK D 805 IC 84001 T 44505 T 44510

29501-082.59

8309-944-601 8305-367-530 8303-205-548 8303-207-558

d
ST 63-700 NIC/FT SCHWARZ ST 63-700 DPL/NIC/FT SCHWARZ GEHAEUSE-VORDERTEIL OFB EMBLEM GRUNDIG INFRA-FENSTER TASTE NETZ DRUCKFEDER BOX SURROUND M.LTG. .64 BOX CENTER M.LTG. .64 LAUTSPRECHER .63 LAUTSPRECHER .64 TASTEN-SATZ ABDECKUNG BUCHSEN GEHAEUSE-RUECKTEIL TYPENAUFKLEBER (ST 63-700 NIC/FT) .63 MONTAGEZUBEHOER F.BILDROHR KEIN E-TEIL

©
ST 63-700 NIC/FT BLACK ST 63-700 DPL/NIC/FT BLACK CABINET FRONT SURF. TREAT EMBLEM GRUNDIG INFRA WINDOW KEY POWER PRESSURE SPRING BOX SURROUND W. CABLE .64 BOX CENTER W. CABLE .64 LOUDSPEAKER .63 LOUDSPEAKER .64 KEY SET COVER REAR PANEL TYPE LABEL (ST 63-700 NIC/FT) .63 MOUNTING ACCESSORIES F.CRT NO SPARE PART COIL HOOK COIL DEGAUSSING PICT.TUBE A59EAK71X01/ A59EAK ANODE CAP W.HIGH VOLTAGE CABLE CONTROL UNIT CINCH SOCKET 3 FOLD HEADPHONE SOCKET 3,5 W/O SWITCH POWER SWITCH POWER SWITCH KEY SWITCH VOLUME + KEY SWITCH VOLUME KEY SWITCH PROGRAMME + KEY SWITCH PROGRAMME POWER CABLE CPL GWN9.32 W REMOTE CONTROL TP 715 PICTURE TUBE BOARD SERVICE MANUAL SERVICE MANUAL 1ST SUPPLEMENT OPERATING INSTRUCTIONS .63 OPERATING INSTRUCTIONS .64 CHASSIS-TV-STEREO CUC 2030 NO SPARE PART CHASSIS-TV-STEREO CUC 2040 NO SPARE PART .63 1.1 29632-114.01

0001.000 0001.100 0001.200 0001.300 0001.400 0004.000 0005.000 0006.000 0006.000 0007.000 0008.000 0010.000 0011.000

9.21661-6381 9.21661-6481 29625-780.01 29632-114.01 29633-431.01 29501-688.01 29628-417.01 29638-044.01 29638-046.01 19126-037.97 19126-035.97 29501-671.06 29636-032.01 29636-175.80 29618-457.62 29656-004.14

2 2

1 29625-780.01

0021.000 0024.000 0025.000 0026.000 0030.000 0030.100 0030.200 0030.300 WW. 0030.500 0030.600 0030.700 0030.800 0035.000 0036.000

S S S

S S

S

29607-219.01 09246-130.85 8300-020-401 29201-360.02 29501-082.59 29303-168.05 29303-390.42 29703-291.22 29703-291.32 29703-357.11 29703-357.11 29703-357.11 29703-357.11 8290-991-386 29642-062.11 29305-122.16 72010-020.70 72010-020.71 21661-941.06 21661-941.07 29704-003.05

8

X

SPULENHAKEN SPULE ENTMAGNETISIERUNG BILDR.A59EAK71X01/ A59EAK ANODENKAPPE M.HOCHSPANNUNGSKABEL BEDIENEINHEIT CINCHBUCHSE 3-FACH KOPFHOERERBUCHSE 3,5 O.SCHALTER NETZSCHALTER NETZSCHALTER TASTSCHALTER LAUTSTAERKE + TASTSCHALTER LAUTSTAERKE TASTSCHALTER PROGRAMM + TASTSCHALTER PROGRAMM NETZKABEL KPL GWN9.32 WF: TELEPILOT TP 715 BILDROHRPLATTE SERVICE MANUAL SERVICE MANUAL 1. ERGAENZUNG BEDIENUNGSANLEITUNG .63 BEDIENUNGSANLEITUNG .64

X

CHASSIS-FS-STEREO CUC 2030 KEIN E-TEIL CHASSIS-FS-STEREO CUC 2040 KEIN E-TEIL

.63

29704-003.25

X

.64

.64

29628-893.01

TV-STAND LARGE GRUNDIG KEIN E-TEIL

TV-STAND LARGE GRUNDIG NO SPARE PART

X = SIEHE GESONDERTE E-LISTE WW. = WAHLWEISE

X = SEE SEPARATE PARTS LIST WW. = OPTIONAL
