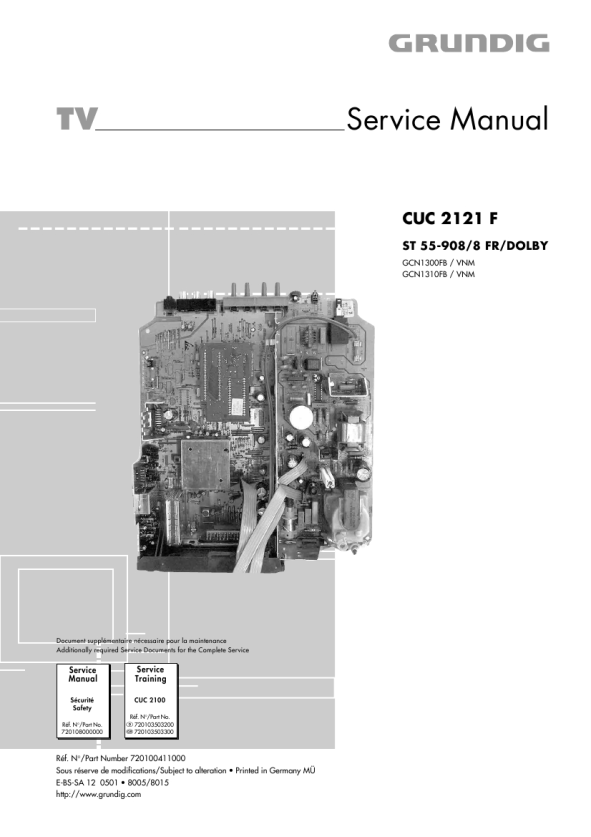

GRUNDIG ST 55-908/8 FR/DOL
Manual de Servicio

Alignements / Alignment

CUC 2121 F

Alignement 8. Tension de coupure (tension de grille UG2)

Préparation Générateur de mire couleur: Injecter une mire noire. Régler la luminosité de l'écran de façon à ce que la mire devienne justement sombre. Voltmètre à haute résistance via 220k�: Points de mesure R, G, B (plaque tube image). Trouver le point de mesure ayant la plus haute tension. Générateur de mire couleur: Injecter une mire de convergence Contraste: Maximum Régler la luminosité de sorte à ce que le fond noir de la mire commence juste à s'éclaircir.

Procédure de réglage A l'aide du potentiomètre UG2 (transfo de répartition) régler une tension de 112,5V ± 2,5V pour les tubes images 14" et de 150V ± 2,5V pour les tubes images 15"�21" au point de mesure ayant la plus haute tension.

9. Netteté ligne

Régler ensuite les lignes verticales à 5cm du bord gauche et du bord droit de l'écran sur la largeur horizontale la plus fine possible à l'aide du pot focus UF. La netteté doit paraître aussi bonne au milieu que sur les bords, recentrer s'il y a lieu. A l'aide des touches ou positionner la ligne médiane du réseau de façon qu'elle soit au milieu de l'écran.

10.

Position verticale de l'image (Vertical Shift)

Générateur de mire couleur: Injecter une mire géométrique de réglage. Appeler le menu "Vertical Shift" via " " (DIALOG CENTER) �> "OK" �> SERVICE �> "OK"�> Service Code "8500" �> "GEOMETRIE" �> "OK". Appeler le menu "Vertical Amplitude".

10.1 Amplitude verticale 10.2 Linéarité verticale 10.3 Position horizontale de l'image (Déviation horizontale)

Régler l'image à l'aide des touches

ou

.

Appeler le menu "Vertical Linéarit.".

Régler l'image à l'aide des touches

ou

suivant la mire.

Appeler le menu "Horizontal Shift".

Régler l'image à l'aide des touches

ou

suivant la mire.

Quitter le réglage par la ligne de dialogue "End" avec "with mem."�> "OK".

2-2

GRUNDIG Service
