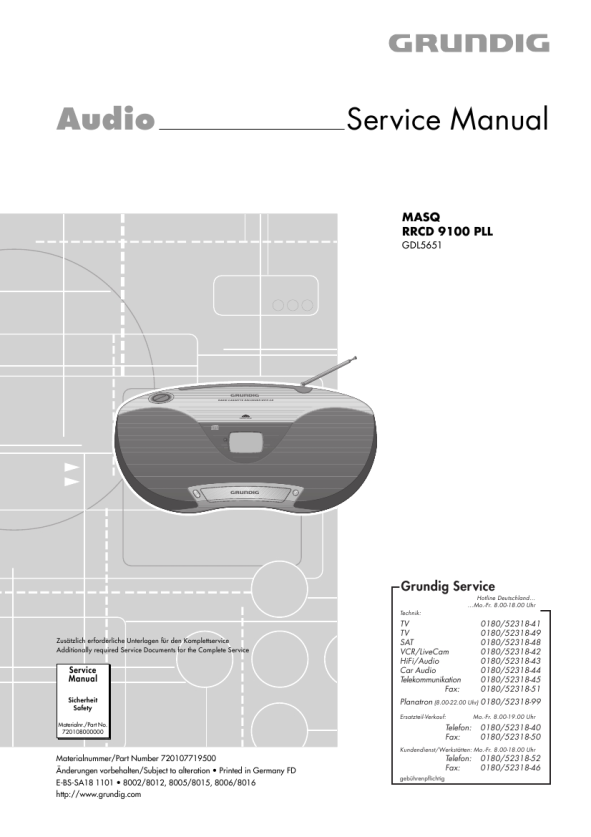

GRUNDIG RRCD9100
Manual de Servicio

Abgleichvorschriften / Adjustment Procedures

MASQ RRCD 9100 PLL

Abgleichvorschriften
Tuner
Messgeräte: Mess-Sender, Oszilloskop, Digital-Voltmeter Abgleich 1. LW-Oszillator 2. MW-Oszillator 3. AM-ZF Vorbereitung Digital-Voltmeter an Messpunkt TP7. Digital-Voltmeter an Messpunkt TP7. Mess-Sender über Loopantenne einkoppeln. f = 450kHz; ohne Modulation Digital-Voltmeter an Messpunkt TP5. Mess-Sender über Loopantenne einkoppeln. ohne Modulation Digital-Voltmeter an Messpunkt TP5. Mess-Sender über Loopantenne einkoppeln. ohne Modulation Digital-Voltmeter an Messpunkt TP5. Digital-Voltmeter an Messpunkt TP7. Abgleichvorgang Bei 281kHz mit T502 auf 6,7V ± 0,2V abgleichen. Bei 1620kHz mit T501 auf 8,2V ± 0,2V abgleichen. Mit T509 auf Maximum abgleichen.

4. LW-Eingangskreis

Wechselweise mit LW COIL bei 153kHz und mit VC503 bei 261kHz auf Maximum abgleichen.

5. MW-Eingangskreis

Wechselweise mit MW COIL bei 558kHz und mit VC502 bei 1440kHz auf Maximum abgleichen.

6. FM-Oszillator

Bei 108,0MHz durch Verbiegen von L502 auf 7,0V ± 0,2V abgleichen. Wechselweise durch Verbiegen von L501 bei 88,0MHz und mit VC501 bei 106,0MHz auf NF-Maximum abgleichen.

7. FM-HF-Kreis

Mess-Sender an Antennen-Eingang; Ue ~ 25dBµV; fmod = 1kHz; Hub = 40kHz; Oszilloskop an CN501(-1) oder CN501(-3).

Cassette
Messgeräte: Oszilloskop, Frequenzzähler, Test-Cassette 3150Hz/10kHz (z.B. 448A) Abgleich 1. Bandgeschwindigkeit Vorbereitung Frequenzzähler an Lautsprecher. Test-Cassette (3150Hz-Teil) abspielen. Abgleichvorgang Mit Motorpoti auf 3150Hz ± 10Hz abgleichen.

Motorpoti

2. Azimut

Oszilloskop an Lautsprecher. Test-Cassette (10kHz-Teil) abspielen.

Mit Kopfschraube A auf maximalen und gleichen Pegel in beiden Kanälen einstellen.

A

3. Löschoszillator

Frequenzzähler an CN401(-1) oder CN401(-3). Aufnahme starten.

Mit L401 auf 62kHz ± 300Hz abgleichen.

Abgleichlageplan Tuner

Abgleichlageplan Cassette
