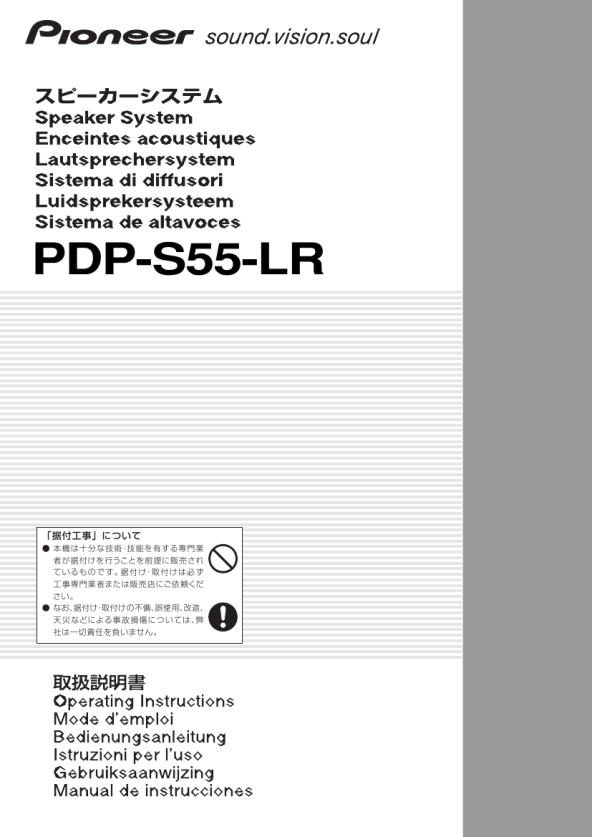

PIONEER PDP-S55-LR
Manual de Usuario

Deutsch

Anschlie�en der Lautsprecherkabel
Hinweis:
Achten Sie unbedingt darauf, den Strom vom Monitor abzuschalten, ehe Sie die Lautsprecher anschlie�en.

Reinigen der Gehäuse
Hinweis:
Achten Sie bitte unbedingt darauf, vor dem Reinigen den Stecker aus der Steckdose zu ziehen.

Verwenden Sie die mitgelieferten Lautsprecherkabel zum Anschluss der R/LLautsprecherbuchsen des Monitors an die Lautsprecherbuchsen der Lautsprecher.
Ziehen Sie, nachdem Sie die Kabel angeschlossen haben, leicht daran, um sich zu vergewissern, dass siw fest an die Lautsprecherbuchsen angeschlossen sind. Bei einem nicht korrekten Anschluss kann es passieren, dass der Ton unterbrochen wird oder dass bei den abgegebenen Tonsignalen ein Rauschen zu hören ist.

¶ Wischen Sie die Gehäuse mit einem weichen, trockenen Tuch mit relativ flachem Flor ab. Tauchen Sie das Tuch bei stärkerer Verschmutzung in ein mit Wasser verdünntes neutrales Spülmittelmittel ein, wringen Sie es aus, wischen Sie die Gehäuse ab und beenden Sie den Vorgang mit einem trockenen Tuch. Achten Sie bei Verwendung eines chemisch behandelten Reinigungstuchs darauf, alle Anweisungen hinsichtlich von dessen Gebrauch zu befolgen. ¶ Die Reinigung darf nicht mit Mischungen erfolgen, die Benzin, Farbverdünnung oder andere flüchtige Materialien enthalten. Wenn Sie dies nicht beachten, kann das dazu führen, dass sich die Oberfläche verzieht oder dass sich die Beschichtung der Gehäuse ablöst. ¶ Verwenden Sie zur Entfernung von Staub vom Schutzgitter der Lautsprecher einen Staubsauger mit einem Bürstenaufsatz. Bitte versuchen Sie nicht, das Schutzgitter der Lautsprecher durch direktes Anlegen eines Vakuums oder durch Verwendung eines Düsenadapters zu reinigen. ¶ Das Kratzen der Gehäuse oder der Schutzgitter der Lautsprecher mit einem Fingernagel oder die Anwendung von Gewalt unter Verwendung eines anderen harten Gegenstands kann zu Kratzern führen. Bitte beachten Sie auch, dass das Einführen spitzer Gegenstände in die Schutzgitter der Lautsprecher zur Entstehung von Löchern führen kann.

Hinweis:
Bringen Sie die Gehäuse auf keinen Fall mit Insektiziden oder anderen flüchtigen Materialien in Kontakt. Vermeiden Sie es auch, über länger Zeit Gummi- oder Kunststoffmaterialien auf den Gehäusen zu belassen, denn das könnte dazu führen, dass sich die Oberfläche verzieht oder dass sich die Beschichtung der Gehäuse ablöst.

Technische Daten
Kabelhalterungen Entfernen Sie die Schutzabdeckung von der Rückseite der Kabelhalterungen und befestigen Sie die Halterungen in der jeweils vorgesehenen Position. Befestigen Sie dann die Kabel wie vorgesehen.

Beschreibung .................... 2-Wege-, 3-Lautsprechersystem (Bassreflex-Lautsprechersystem; Menge: 1) Impedanz ........................................................................ 6 � Nenn-Input ................................................................... 20 W Maximaler Input ........................................................... 60 W Au�enabmessungen ............ 90 mm (Breite) x 880 mm (Höhe) x 96 mm (Tiefe) (ohne Befestigungsplatten, Menge: 1) Gewicht ........................................... 6,8 kg (2 Lautsprecher) Umgebungsbedingungen beim Gebrauch Temperatur .................................................. 0 °C bis 40 °C Relative Luftfeuchtigkeit ............................ 20 % bis 80 % Umgebungsbedingung bei Lagerung Temperatur .............................................. �10 °C bis 50 °C Relative Luftfeuchtigkeit ............................ 10 % bis 90 %

Bitte beachten Sie, dass die Lautsprecherkabel positive und negative Enden haben. Achten Sie daher bitte darauf, sie korrekt einzuführen.

Schwarz

Rot
Drücken Sie die Taste der Lautsprecherbuchse und halten Sie sie gedrückt, während Sie den Draht des Lautsprecherkabels einführen. Geben sie anschlie�end die Taste wieder frei.

¶ Die technischen Daten und das Design können aus Gründen der Produktverbesserung ohne Vorankündigung geändert oder modifiziert werden.

21

Deutsch
