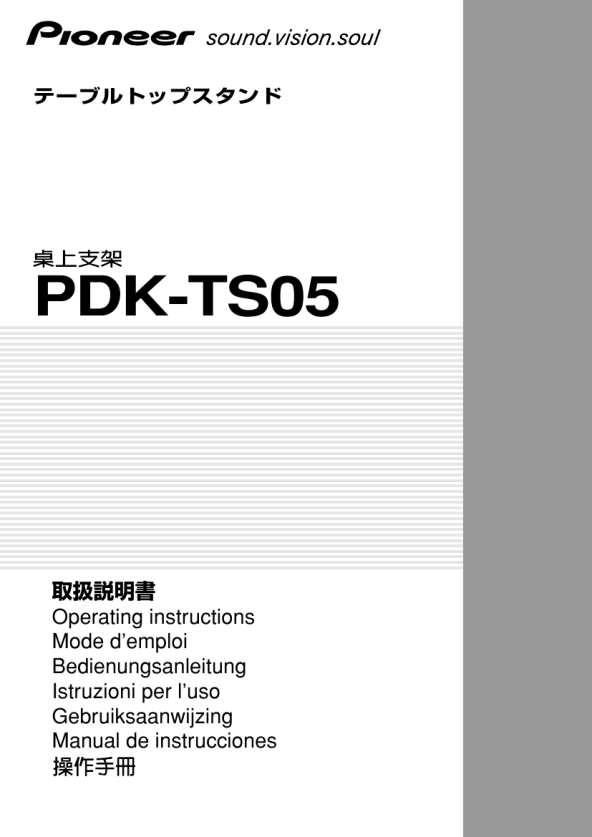

PIONEER PDKTS05
Manual de Usuario

Montage des Ständers
Hinweise Montieren Sie den Ständer immer auf einem ebenen Tisch oder etwas �hnlichem. Führen Sie die Schrauben vertikal in die vorgesehenen Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich an.

Installation der Lautsprecher unterhalb des Plasmadisplays [zu verwendende Stützsäule: Stützsäule L (lange Säulen)]
Hinweise Die Lautsprecher PDP-S25-LR und PDP-S26-LR können nicht auf der Unterseite des Plasmadisplays installiert werden.

Montagevorgang

1

Wählen Sie die zu befestigenden Stützsäulen.
Wählen Sie die Stützsäulen gemä� den Einstellungen der Lautsprecher, die Sie gekauft haben, mit Bezug auf die nachfolgend dargestellten Bedingungen (Jeweils nur ein Typ der zwei Typen von verfügbaren Stützsäulen darf verwendet werden). Wenn es sich bei den von Ihnen gekauften Lautsprechern um die Typen PDP-S25-LR oder PDP-S26-LR handelt: [zu verwendende Stützsäule: Stützsäule S (kurze Säulen)]
Zu verwendende Stützsäule: Stützsäule S

Zu verwendende Stützsäule: Stützsäule L

2

Befestigen Sie die Stützsäule mit den Befestigungsschrauben 1 am Ständer (4 Positionen links und rechts).
Schrauben Sie zunächst unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels die oberen Befestigungsschrauben und dann die unteren Befestigungsschrauben lose an.

Wenn es sich bei den von Ihnen gekauften Lautsprechern um die Typen PDP-S21-LR oder PDP-S22-LR handelt: Installation der Lautsprecher an den beiden Seiten des Plasmadisplays [zu verwendende Stützsäule: Stützsäule S (kurze Säulen)]
Zu verwendende Stützsäule: Stützsäule S Befestigungsschrauben 1 (M8 x 16 mm, silberfarben)

3

Schrauben Sie die Befestigungsschrauben richtig fest (4 Positionen links und rechts).

Schrauben Sie die Befestigungsschrauben richtig fest.
