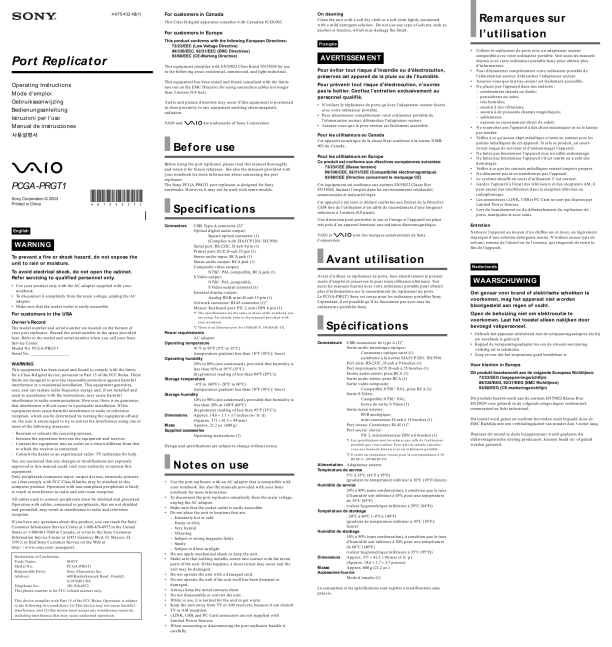

SONY PCGA-PRGT1 VAIO
Manual de Usuario

4-675-432-12(1)

For customers in Canada

This Class B digital apparatus complies with Canadian ICES-003.

On cleaning
Clean the unit with a soft dry cloth or a soft cloth lightly moistened with a mild detergent solution. Do not use any type of solvent, such as alcohol or benzine, which may damage the finish.

For customers in Europe
This product conforms with the following European Directives: 73/23/EEC (Low Voltage Directive)

Remarques sur l�utilisation
� Utilisez le replicateur de ports avec un adaptateur secteur compatible avec votre ordinateur portable. Voir aussi les manuels fournis avec votre ordinateur portable Sony pour obtenir plus d�informations. � Pour déconnecter complètement votre ordinateur portable de l�alimentation secteur, débranchez l�adaptateur secteur. � Assurez-vous que la prise secteur est facilement accessible. � Ne placez pas l�appareil dans des endroits : � extrêmement chauds ou froids; � poussiéreux ou sales; � très humides; � soumis à des vibrations; � soumis à de puissants champs magnétiques; � sablonneux; � exposés au rayonnement direct du soleil; � Ne soumettez pas l�appareil à des chocs mécaniques et ne le laissez � pas tomber. Veillez à ce qu�aucun objet métallique n�entre en contact avec les parties métalliques de cet appareil. Si cela se produit, un courtcircuit risque de survenir et d�endommager l�appareil. Ne faites pas fonctionner l�appareil avec un câble endommagé. Ne faites pas fonctionner l�appareil s�il est tombé ou a subi des dommages. Veillez à ce que les contacts métalliques restent toujours propres. Ne démontez pas et ne transformez pas l�appareil. Le système chauffe en cours d�utilisation. C�est normal.

Français

Port Replicator
Operating Instructions Mode d�emploi Gebruiksaanwijzing Bedienungsanleitung Istruzioni per l�uso Manual de instrucciones

89/336/EEC, 92/31/EEC (EMC Directives) 93/68/EEC (CE-Marking Directive) This equipment complies with EN55022 Class B and EN55024 for use in the following areas: residential, commercial, and light-industrial. This equipment has been tested and found compliant with the limits sets out on the EMC Directive for using connection cables not longer than 3 metres (9.8 feet). Audio and picture distortion may occur if this equipment is positioned in close proximity to any equipment emitting electromagnetic radiation. VAIO and are trademarks of Sony Corporation.

AVERTISSEMENT
Pour éviter tout risque d�incendie ou d�électrocution, préservez cet appareil de la pluie ou de l�humidité. Pour prévenir tout risque d�électrocution, n�ouvrez pas le boîtier. Confiez l�entretien exclusivement au personnel qualifié.
� N�utilisez le réplicateur de ports qu�avec l�adaptateur secteur fourni avec votre ordinateur portable. � Pour déconnecter complétement votre ordinateur portable de l�alimentation secteur, débranchez l�adaptateur secteur. � Assurez-vous que la prise secteur est facilement accessible.

Pour les utilisateurs au Canada

Before use
Before using the port replicator, please read this manual thoroughly and retain it for future reference. See also the manuals provided with your notebook for more information about connecting the port replicator.

Cet appareil numérique de la classe B est conforme à la norme NMB003 du Canada.

Pour les utilisateurs en Europe
Ce produit est conforme aux directives européennes suivantes: 73/23/CEE (Basse tension) 89/336/CEE, 92/31/CEE (Compatibilité électromagnétique) 93/68/CEE (Directive concernant le marquage CE) Cet équipement est conforme aux normes EN55022 Classe B et EN55024, limitant l�emploi dans les environnements résidentiel, commerciales et industriel léger. Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l�utilisation d�un câble de raccordement d�une longueur inférieure à 3 mètres (9,8 pieds). Une distorsion peut perturber le son et l�image si l�appareil est placé très près d�un appareil émettant une radiation électromagnétique. VAIO et Corporation. sont des marques commerciales de Sony

� � � � �

PCGA-PRGT1
Sony Corporation © 2003 Printed in China

The Sony PCGA-PRGT1 port replicator is designed for Sony notebooks. However, it may not be used with some models.

� Gardez l�appareil à l�écart des téléviseurs et des récepteurs AM, il peut causer des interférences dans la réception télévisée ou radiophonique. � Les connecteurs i.LINK, USB et PC Card ne sont pas fournis par Limited Power Sources. � Lors du branchement ou du débranchement du replicateur de ports, manipulez-le avec soins.

Specifications
Connectors USB: Type-A connector (2)
*1

Entretien
Nettoyez l�appareil au moyen d�un chiffon sec et doux, ou légèrement imprégné d�une solution détergente neutre. N�utilisez aucun type de solvant, comme de l�alcool ou de l�essence, qui risquerait de ternir le fini de l�appareil.

English

WARNING
To prevent a fire or shock hazard, do not expose the unit to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.
� Use your product only with the AC adapter supplied with your notebook. � To disconnect it completely from the main voltage, unplug the AC adapter. � Make sure that the socket outlet is easily accessible.

Optical digital audio output: Square optical connector (1) (Complies with EIAJ CP1201/IEC958) Serial port: RS-232C, D-sub 9 pin (1) Printer port: ECP, D-sub 25 pin (1) Stereo audio input: RCA jack (1) Stereo audio output: RCA jack (1) Composite video output: NTSC/PAL compatible, RCA jack (1) S Video output: NTSC/PAL compatible, S Video output terminal (1) External display output: Analog RGB, mini D-sub 15-pin (1) Network connector: RJ-45 connector (1)*2 Mouse/Keyboard port: PS/2, mini DIN 6 pin (1)
*1 The specifications are the same as those of the notebook you are using. For details, refer to the manuals provided with your notebook. *2 There is an Ethernet port for 10 BASE-T, 100 BASE-TX.

Avant utilisation
Nederlands
Avant d�utiliser ce réplicateur de ports, lisez attentivement le présent mode d�emploi et conservez-le pour toute référence ultérieure. Voir aussi les manuels fournis avec votre ordinateur portable pour obtenir plus d�informations sur le raccordement du replicateur de ports. Le PCGA-PRGT1 Sony est conçu pour les ordinateur portables Sony. Cependant, il est possible qu�il ne fonctionne pas avec tous les ordinateurs portables Sony.

WAARSCHUWING
Om gevaar voor brand of elektrische schokken te voorkomen, mag het apparaat niet worden blootgesteld aan regen of vocht. Open de behuizing niet om elektrocutie te voorkomen. Laat het toestel alleen nakijken door bevoegd vakpersoneel.
� Gebruik het apparaat uitsluitend met de netspanningsadapter die bij uw notebook is geleverd. � Koppel de netspanningsadapter los om de stroomvoorziening volledig uit te schakelen. � Zorg ervoor dat het stopcontact goed bereikbaar is.

For customers in the USA
Owner�s Record
The model number and serial number are located on the bottom of your port replicator. Record the serial number in the space provided here. Refer to the model and serial number when you call your Sony Service Center. Model No. PCGA-PRGT1 Serial No. ___________________

Spécifications
Connecteurs USB: connecteur de type A (2)*1 Sortie audio numérique optique: Connecteur optique carré (1) (conforme à la norme EIAJ CP1201/IEC958) Port série: RS-232C, D-sub à 9 broches (1) Port imprimante: ECP, D-sub à 25 broches (1) Entrée audio stéréo: prise RCA (1) Sortie audio stéréo: prise RCA (1) Sortie vidéo composite: Compatible NTSC/PAL, prise RCA (1) Sortie S Video: Compatible NTSC/PAL, borne de sortie S Video (1) Sortie écran externe: RVB analogique, mini-connecteur D-sub à 15 broches (1) Port réseau: Connecteur RJ-45 (1)*2 Port souris/clavier: PS/2, miniconnecteur DIN à 6 broches (1)
*1 Les spécifications sont les mêmes que cells de l�ordinateur portable que vous utilisez. Pour plus de détails, reportezvous aux manuels fournis avec cet ordinateur portable. *2 Il existe un connecteur réseau pour la correspondance à 10 BASE-T, 100 BASE-TX.

Power requirements AC adapter Operating temperature 41°F to 95°F (5°C to 35°C) (temperature gradient less than 18°F (10°C)/hour) Operating humidity 20% to 80% (not condensed), provided that humidity is less than 65% at 95°F (35°C) (hygrometer reading of less than 84°F (29°C)) Storage temperature �4°F to 140°F (�20°C to 60°C) (temperature gradient less than 18°F (10°C)/hour) Storage humidity 10% to 90% (not condensed), provided that humidity is less than 20% at 140°F (60°C) Dimensions Mass (hygrometer reading of less than 95°F (35°C)) Approx. 14.6 � 1.7 � 3.7 inches (w/h/d) (Approx. 371 � 41.5 � 94 mm) Approx. 21.2 oz. (600 g)

WARNING
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference using one or more of the following measures: � Reorient or relocate the receiving antenna. � Increase the separation between the equipment and receiver. � Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. � Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. Only peripherals (computer input/output devices, terminals, printers, etc.) that comply with FCC Class B limits, may be attached to this computer product. Operation with non-compliant peripherals is likely to result in interference to radio and television reception. All cables used to connect peripherals must be shielded and grounded. Operation with cables, connected to peripherals, that are not shielded and grounded, may result in interference to radio and television reception. If you have any questions about this product, you can reach the Sony Customer Infomation Service Center at 1-888-476-6972 in the United States or 1-800-961-7669 in Canada; or write to the Sony Customer Information Service Center at 12451 Gateway Blvd, Ft. Meyers, FL 33913, or find Sony Customer Service on the Web at http://www.sony.com/pcsupport.
Declaration of Conformity Trade Name: Model No.: Responsible Party: Address: SONY PCGA-PRGT1 Sony Electronics Inc. 680 Kinderkamack Road, Oradell, NJ 07649 USA

Voor klanten in Europa
Dit produkt beantwoordt aan de volgende Europese Richtlijnen: 73/23/EEG (laagspanningsrichtlijn) 89/336/EEG, 92/31/EEG (EMC Richtlijnen) 93/68/EEG (CE-markeringsrichtlijn) Dit produkt beantwoordt aan de normen EN55022 Klasse B en EN55024 voor gebruik in de volgende omgevingen: residentieel, commercieel en licht industrieel. Dit toestel werd getest en conform bevonden zoals bepaald door de EMC Richtlijn met een verbindingskabel van minder dan 3 meter lang. Wanneer dit toestel te dicht bij apparatuur wordt geplaatst die elektromagnetische straling produceert, kunnen beeld en/of geluid worden gestoord.

Supplied accessories Operating instructions (1) Design and specifications are subject to change without notice.

Notes on use
� Use the port replicator with an AC adapter that is compatible with your notebook. See also the manuals provided with your Sony notebook for more information. � To disconnect the port replicator completely from the main voltage, unplug the AC adapter. � Make sure that the socket outlet is easily accessible. � Do not place the unit in locations that are: � Extremely hot or cold � Dusty or dirty � Very humid � Vibrating � Subject to strong magnetic fields � Sandy � Subject to direct sunlight � Do not apply mechanical shock or drop the unit. � Make sure that nothing metallic comes into contact with the metal parts of the unit. If this happens, a short-circuit may occur and the unit may be damaged. � Do not operate the unit with a damaged cord. � Do not operate the unit if the unit itself has been dropped or damaged. � Always keep the metal contacts clean. � Do not disassemble or convert the unit. � While in use, it is normal for the unit to get warm. � Keep the unit away from TV or AM receivers, because it can disturb TV or AM reception. � i.LINK, USB, and PC Card connectors are not supplied with Limited Power Sources. � When connecting or disconnecting the port replicator, handle it carefully.

Alimentation Adaptateur secteur Température de service 5°C à 35°C (41°F à 95°F) (gradient de température inférieur à 10°C (18°F) heure) Humidité de service 20% à 80% (sans condensation), à condition que le taux d�humidité soit inférieur à 65% pour une température de 35°C (95°F) (valeur hygrométrique inférieure à 29°C (84°F)) Température de stockage �20°C à 60°C (�4°F à 140°F) (gradient de température inférieur à 10°C (18°F)/ heure) Humidité de stockage 10% à 90% (sans condensation), à condition que le taux d�humidité soit inférieur à 20% pour une température de 60°C (140°F) (valeur hygrométrique inférieure à 35°C (95°F)) Dimensions Approx. 371 � 41,5 � 94 mm (l/h/p) (Approx. 14,6 � 1,7 � 3,7 pouces) Masse Approx. 600 g (21,2 oz.) Accessoires fournis Mode d�emploi (1) La conception et les spécifications sont sujettes à modifications sans préavis.

Telephone No.: 201-930-6972 This phone number is for FCC-related matters only. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
