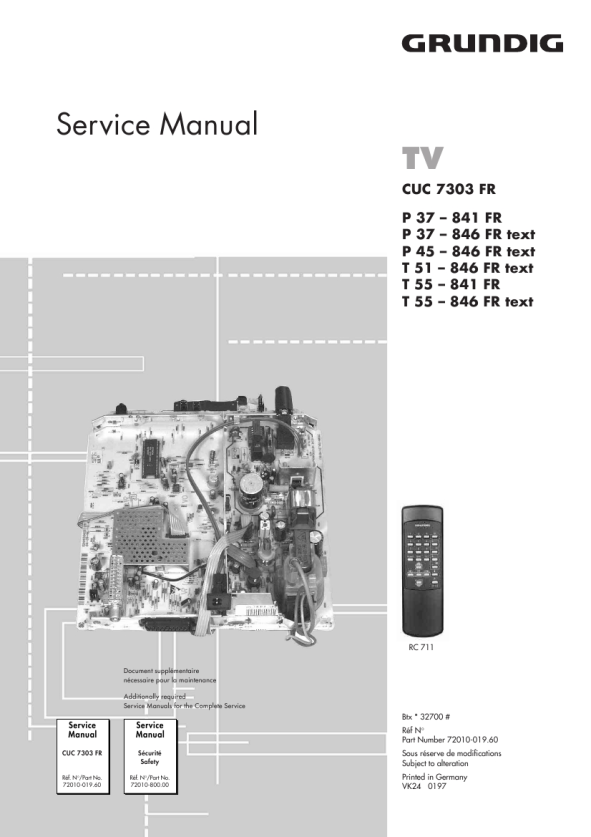

GRUNDIG P37841FR
Manual de Servicio

CUC 7303 FR

Alignements / Alignment

F

Prescriptions d'alignement
Tous les éléments de réglage non décrits ont été mis au point en usine et n'ont plus à être repris en maintenance. Appareils de mesure: Oscilloscope double trace avec sonde 10:1, Générateur de mire couleur, Voltmètre à haute impédance. Travaux de maintenance suite au remplacement ou à la réparation de: Alimentation: 1. Déviateur ligne: 2., 3. Tube ou C.I. tube: 2., 6. IC150: 4., 5. Tuner: 4, 5.

Réglage 1. Tension +A

Préparation Luminosité: Minimum Relier le voltmètre à la cathode de D682 Injecter une mire de barre de gris. Régler la luminosité de l'écran de façon que la zone des gris devienne juste sombre, env. 2,7V an IC150-(17). Contraste moyen ({). Mesurer les points de réglages R, V, B (sur le C.I. tube) pour déterminer le point de mesure ayant le niveau de noir le plus élevé et relier la sonde de l'oscilloscope à ce point.

Procédure de réglage A l'aide de R654 régler la tension à 112V (14" Orion), 105V (14" Philips), 124V (15�21"). A l'aide de l'ajustable UG2 (Transfo de ligne) régler le niveau du noir du point de réglage le plus élevé à env. 100V�105V pour les tubes de 14" et 150V�155V pour ceux de 15�21" .
Niveau du noir Schwarzwert

2. Réglage de la tension de grille UG2

100V�105V 14" 105-110V 150V�155V 15�21"

3. Netteté des lignes

Injecter une mire de convergence Contraste ({) Maximum. Régler la luminosité de façon que le niveau du noir s'éclaircit légèrement. Avec le générateur réglé sur une porteuse image de 38,9MHz, injecter env. 120mV au contact du tuner 10, 11. Régler la norme 1 par le Menu (" " �> "OK"). Voltmètre: IC850-(34). Avec le générateur réglé sur une porteuse image de 33,4MHz, injecter env. 120mV au contact du tuner 10, 11. Régler la norme 3 par le Menu (" " �> "OK"). Voltmètre: IC850-(34). Injecter une mire normalisée sur un canal supérieur UHF et mémoriser sur la position de programme 1 . HF = 1,5mV (64dBµV, image sans souffle). Eteindre l'appareil par l'interrupteur secteur. Appeler le Menu Service par la télécommande (Allumer l'appareil tout en maintenant la touche " " appuyée). Avec les touches "P+/P-" sélectionner la ligne "AGC ALIGN". Injecter une mire de barre normalisée. Saturation couleur (i) Minimum. Contraste ({) Maximum. Régler la luminosité de l'écran (v) , de façon que la gradation entre la zone la plus foncée du gris et le noir soit juste visible.

A l'aide du réglage de focalisation UF (Transfo de ligne) ajuster les lignes horizontales sur la netteté maximale.

4. Démodulateur vidéo (Porteuse vidéo 38,9MHz)

A l'aide du filtre F130 régler la tension continue à 2,5V.

Démodulateur vidéo - Norme FR (Porteuse vidéo 33,4MHz) 5. Tuner CAG-HF

A l'aide du trimmer C136 régler la tension continue à 2,5V.

Reprendre ces réglages alternativement! A l'aide des touches "z - ou + g" régler l'image jusqu'à l'apparition du souffle. Puis revenir afin d'obtenir une image à la limite du souffle. Quitter le réglage par la touche " " .

6. Balance du blanc

Régler les ajustables VG et VB du C.I. tube de façon à obtenir une image sans dominante de couleur dans la zone des gris.

GRUNDIG Service

3-1
