GRUNDIG CUC1824 CHASSIS

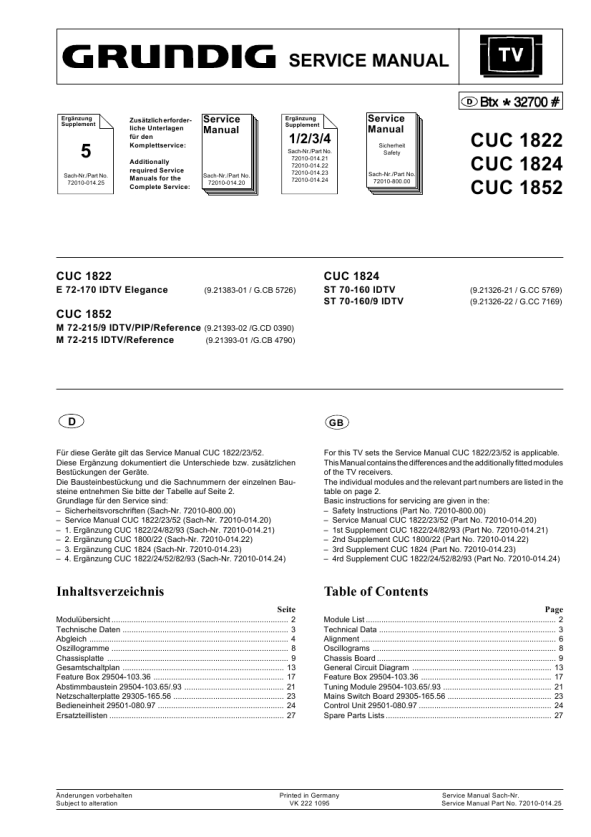

Manual de Servicio

CUC 1822/24/52

Allgemeiner Teil / General Section

Abgleich 1.13 Bildgeometrie

Vorbereitung

Abgleichvorgang

Infocenter Menü �> Sonderfunktionen �> Service �> Kennzahl 8500 �> Geometrie Testgenerator- oder Sendertestbild im 16:9 Format über Nacheinander über die Menüführung die Geometriewerte Antennenbuchse einspeisen, evtl. geräteeigenes Testbild der Vertikal- danach die Einstellung der Horizontalablenkung verwenden. vornehmen, erst bei Bildfrequenz 50Hz �> dann 60Hz Geometrietestbild im Cinema-Mode einspeisen Nacheinander über die Menüführung die Geometriewerte der Vertikal- danach die Einstellung der Horizontalablenkung vornehmen, erst bei Bildfrequenz 50Hz �> dann 60Hz

Achtung: Der Abgleich "Line shift" beeinflu�t die Zeilenphase. Erst danach mit den Tasten oder Bildinhalt mittig ins Vor dieser Einstellung die Bildbreite auf Minimum stellen und Raster stellen. Bildbreite wieder nach Testbild einstellen. evtl. die Rasterlage mit dem Stecker "H-Shift" korrigieren. Reset: Das Feld "Reset" enthält: entweder die optimalen Bildgeometriedaten des Gerätes aus der Fertigung, oder einen mittleren Datensatz aus dem ROM, wenn das Gerät mit dem Notdatensatz gestartet wurde. Nach einem Fehlabgleich können Sie diese Grundwerte jederzeit wieder laden über: Infocenter Menü �> Sonderfunktionen �> Service �> Kennzahl 8500 �> Geometrie �> Reset und mit "OK" bestätigen. 1.14 Abgleich der Brückenspule L573 Infocenter �> Sonderfunktionen �> Service �> Kennzahl 8500 �> Geometrie Bildbreite (Width) auf Minimum stellen. Kanal 1 des Oszilloskops an den Kollektor des Transis tors T572 einhängen. Kanal 2 des Oszilloskops zwischen den Dioden D571 und D572 anschlie�en. Speichern: "End without memory" aufrufen und mit den Tasten auf "End with memory" ändern. Taste "OK" speichert die Einstellung.

oder

Die Bildgeometrie stellt sich nach jedem Einschalten auf den zuletzt abgespeicherten Wert ein.

Mit der Spule L573 beide Oszillogramme auf gleiche Impulsbreite abgleichen.

1.15 Zeilenschärfe

Konvergenztestbild einspeisen: Mit dem Focusregler auf der Bildrohrplatte die horizontaKontrast Maximum len Linien auf maximale Schärfe einstellen. Helligkeit so einstellen, da� sich der schwarze Testbild Anschlie�end mit dem Focusregler auf der Focussiehintergrund gerade aufhellt. rungsplatte die vertikalen Linien auf maximale Schärfe stellen. Einstellungen wiederholen. Achtung! Bei Messungen auf der Focussierungsplatte nur ausreichend isolierte Me�leitungen und spannungsfeste Tastköpfe (z.B. 100:1) verwenden.

2. Bildrohrplatte
Me�geräte: Oszilloskop mit Tastkopf 10:1, hochohmiges Voltmeter. Servicearbeiten nach Austausch bzw. Reparatur: - Bildrohr, Bildrohrplatte Abgleich 2.1 und 2.2 Abgleich 2.1 Wei�abgleich Vorbereitung Black Stretch abschalten (Bild- Menü) Infocenter �> Sonderfunktionen �> Service �> Kennzahl 8500 �> Wei�abgleich Testbild einspeisen. Gerät auf AV-Betrieb schalten. Bildschirmhelligkeit mit der Fernbedienung so einstellen, da� die Grauflächen gerade dunkel werden. An den Testpunkten R, G, B mit einem Voltmeter (Längswiderstand 220k�) die höchste Spannung ermitteln. Oszilloskop: ermittelter Testpunkt Abgleichvorgang Mit den Tasten die Werte für VG und VB so einstellen, da� das Wei�feld in der Bildmitte unbunt wird. Einstellung mit "OK" speichern. Mit dem Einstellregler SG auf der Bildrohrplatte die Spannung auf 162,5V±2,5V abgleichen. Bei Rücklaufstreifen auf dem Bildschirm die Spannung um ca. 10V verringern.

2.2 Einstellung der Schirmgitterspannung

Schwarzwert

105-110V

162,5V±2,5V

GRUNDIG Service

5
