Inicio >> CASIO >> CTK401 Manual de Servicio

 0 artículo(s) en Su carrito

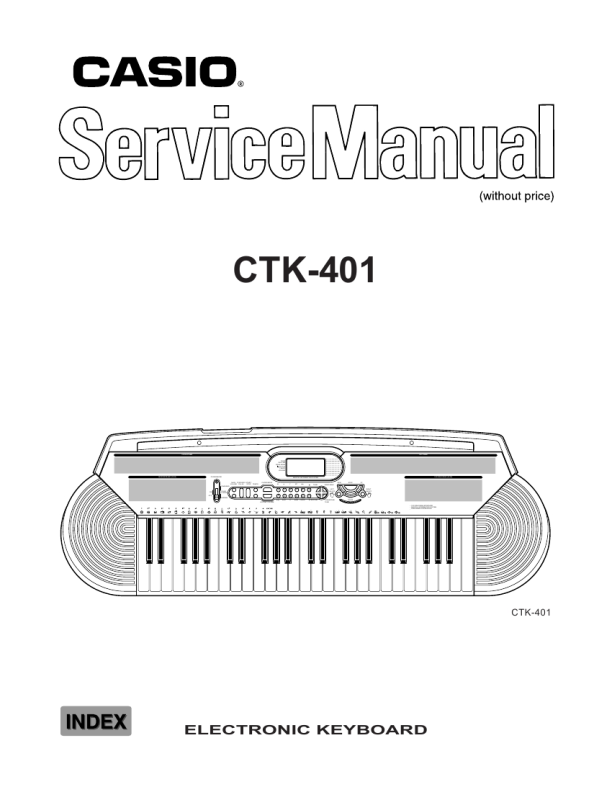

CASIO CTK401
Manual de Servicio


¡Twitee acerca de este producto y obtenga $1.00 de crédito en la tienda para uso!
  • Contiene diagramas del circuito
  • Descargable
  • Formato PDF
  • Manual completo
  • Idiomas: English
Precio: $4.99

Descripción del CASIO CTK401 Manual de Servicio

Manual de servicio completo en formato digital (archivo PDF). Los manuales de servicio por lo general contienen diagramas de circuitos, tarjetas de circuitos impresos, consejos para reparación, diagramas de cableado, diagramas de bloque y lista de refacciones. El Manual de Servicio (a veces llamado Manual de Reparación) es usado principalmente por los técnicos.

Si tan solo quiere saber cómo utilizar su televisión, reproductor de vídeo, reproductor de mp3, etc. Quizá lo que necesita es el Manual del Propietario. Después de colocar la orden le enviaremos las instrucciones de descarga a su dirección de e-mail.

The manual is available in languages: English

Not yet ready
You must purchase it first

Opiniones de los clientes
No hay comentarios de productos.

TEXT_PDF_SNIPPET
CPU (LSI1: MSM6755B-17)
The CPU reads sound data from the ROM in accordance with the pressed key and the selected tone; the CPU can read rhythm data simultaneously when a rhythm pattern is selected. Then it provides the left and the right channels� waveforms separately, by converting the data into the waveforms with two built-in DACs. The CPU also controls key and button input. The following table shows the pin functions of LSI1.
Pin No. 1 2, 3 4 ~ 19 13 17 20 ~ 27 28, 29 30 31 32, 33 34 35 36 37 38 39 40 41 42, 43 44 45 46 47 48 49 50 51 52 53 54 55, 56 57 58 ~ 64 65 66 ~ 73 Terminal MA14 NCO MA0 ~ MA13 MRDB MCSB MD0 ~ MD7 NC1, NC2 DGND DVCC XTLO, XTLI NC3 RSTB P24/RXD P25/TXD NMI APO NC4 REFH NC5, NC6 DAOR NC7 AVdac DAOL REFL AGdac AGadc ANI AVadc NC8 MOD0 MOD1, MOD2 P40 KI0/P30 ~ KI7/P36 KI7/P37 KO0/P50 ~ KO7/P57 In/Out Out � Out Out � In/Out � In In In/Out � In � � In Out � Out � Out � In Out Out In In In In � In In � In � Out Function Address bus Not used Address bus Read enable signal Not used Data bus Not used Ground (0 V) source +5 V source 20 MHz clock input/output Not used Reset signal input Not used. Connected to +5 V. Not used Power ON signal input. Connected to +5 V. APO (Auto Power Off) signal output Not used Terminal for the internal DAC Not used Right channel sound waveform output Not used +5 V source for the internal DAC Left channel sound waveform output Terminal for the internal DAC and ADC Ground source for internal DAC Ground source for internal ADC APO cancellation signal +5 V source for the internal ADC Not used Mode selection terminal. Connected to +5 V. Mode selection terminal. Connected to ground. Not used Terminals for key/button input signal Not used Terminals for key scan signal
�4�
