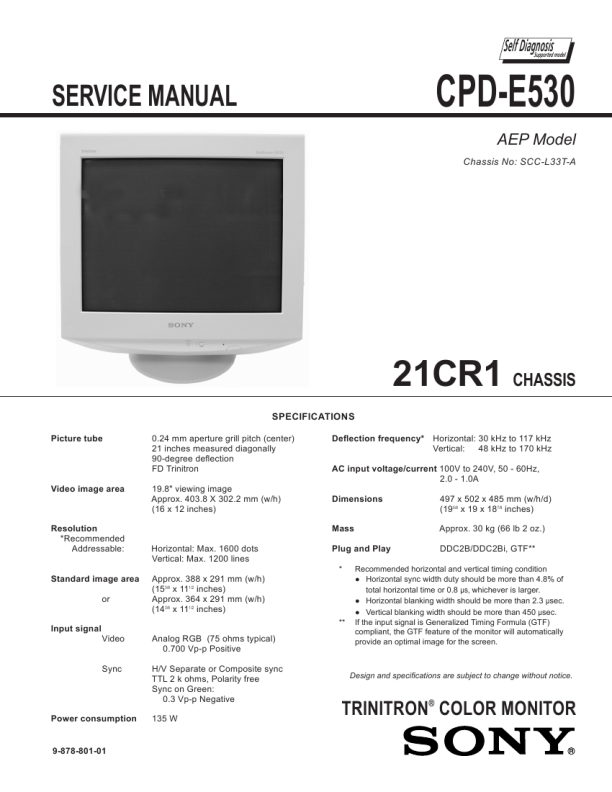

SONY 21CR1 CHASSIS
Manual de Servicio

Störungsbehebung
x Es wird kein Bild angezeigt Die Netzanzeige ! leuchtet nicht
� Das Netzkabel mu� korrekt angeschlossen sein. � Der Monitor mu� am Netzschalter ! eingeschaltet sein.

x Die Bedienelemente am Monitor funktionieren nicht ( erscheint auf dem Bildschirm)

� Wenn die Tastatursperre auf EIN gesetzt ist, setzen Sie sie auf AUS.

x An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen
� Stellen Sie die Konvergenz ein.

Die Netzanzeige ! leuchtet orange
� �berprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen. � Der Schalter INPUT mu� korrekt eingestellt sein. � Achten Sie darauf, da� am HD15-Videoeingangsanschlu� keine Stifte verbogen oder eingedrückt sind. � �berprüfen Sie, ob der Computer eingeschaltet ist. � Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus. � Die Grafikkarte mu� korrekt im richtigen Bus-Steckplatz sitzen.

� Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch einige Sekunden lang entmagnetisiert. * Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

x Unmittelbar nach dem Einschalten ist ein Summgeräusch zu hören

Bildschirmmeldungen
I NFORMAT I ON MON I TOR F U N K T I O N I E R T E I NGANG 2 : KE I N S I GNAL AM COMPUTER AKT I V I EREN S I GNALKABEL PR�FEN POS I T I ON VON W�HL� SCHALTER I NPUT PR�FEN W R G B

Die Netzanzeige ! leuchtet grün oder blinkt orange
� Verwenden Sie die Selbstdiagnosefunktion.

x Das Bild flimmert, springt, oszilliert oder ist gestört
� Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors. � Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung. � Schlie�en Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an. � Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen. � Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach. � �berprüfen Sie, ob der Grafikmodus und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (siehe �Preset mode timing table� auf Seite i). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist. � Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.

1 Wenn �KEIN SIGNAL� angezeigt wird:
Diese Meldung gibt an, da� kein Signal vom ausgewählten Anschlu� eingeht.

2 Zeigt den momentan ausgewählten Anschlu� an. 3 Zeigt mögliche Abhilfema�nahmen an. � Wird AM COMPUTER AKTIVIEREN auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste am Computer, oder bewegen Sie die Maus. �berprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist. � Wenn SIGNALKABEL PR�FEN auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist. � Wenn POSITION VON W�HLSCHALTER INPUT PR�FEN auf dem Bildschirm erscheint, wechseln Sie das Eingangssignal.

x Das Bild ist verschwommen
� Stellen Sie Helligkeit, Kontrast und PICTURE EFFECT ein. � Entmagnetisieren Sie den Monitor.* � Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist, oder setzen Sie MOIRE-KORREKTUR auf AUS.
I NFORMAT I ON MON I TOR F U NK T I O NI E RT E I NGANG 1 : 2 0 0 . 0 k H z / 85Hz N I CHT I M ABTASTBERE I CH S I GNAL�T I M I NG �NDERN W R G B

x Doppelbilder sind zu sehen
� Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt. � �berprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

1 Wenn �NICHT IM ABTASTBEREICH� angezeigt wird: Diese Meldung gibt an, da� das Eingangssignal nicht den technischen Daten des Monitors entspricht. 2 Gibt die Frequenz des Eingangssignals an. 3 Zeigt mögliche Abhilfema�nahmen an. SIGNAL-TIMING �NDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schlie�en Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 117 kHz, und eine Vertikalfrequenz zwischen 48 und 170 Hz ein.

x Das Bild ist nicht zentriert, oder die Bildgrö�e ist nicht korrekt
� Führen Sie die Funktion zur automatischen Einstellung von Bildgrö�e und -zentrierung aus. � Stellen Sie die Bildgrö�e oder -zentrierung ein. Beachten Sie bitte, da� bei einigen Eingangssignalen und/oder Grafikkarten das Bild den Bildschirm nicht ganz bis zum Rand ausfüllt. � Unmittelbar nach dem Einschalten des Geräts am Netzschalter dauert es eine Weile, bis Bildgrö�e und -zentrierung richtig eingestellt sind.

x Die Bildränder sind gekrümmt
� Stellen Sie die Geometrie ein.

x Wellenförmige oder elliptische Moiré-Effekte sind sichtbar
� Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist. � Wählen Sie ein anderes Muster für Ihren Desktop.

x Die Farbe ist nicht gleichmä�ig
� Entmagnetisieren Sie den Monitor.* Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmä�ig. � Stellen Sie die Farbreinheit ein.

x Wei� sieht nicht wei� aus
� Stellen Sie die Farbtemperatur ein.
